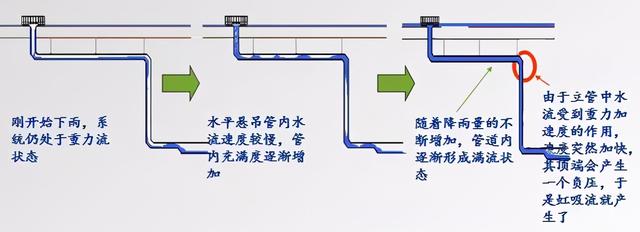

虹吸屋面雨水排放系統采用特殊設計的雨水斗，使雨水在天溝非常淺的水深下，可以在管內形成滿流狀態。由于建筑高度和落水所具有的勢能，使管道產生局部真空，使雨水斗和水平管內的水流產生附加壓力，形成虹吸現象。采用虹吸效應，大大加快排水管內水流速度，迅速排出屋頂雨水。根據雨量不同，又可分為不同的階段：

一級浪花流動的階段

雨水開始時流量較小，斗前水位較低，雨水進入雨水斗導流罩后，水流平滑地流入斗體，在斗體內形成漏雨斗狀水舌；水在管中形成薄薄的流層，水流為重力流；水流入豎管后，沿管壁下落；水流入出戶管后，進入埋地管檢查井，系統內為大氣壓。

二級脈動流階段

隨著流量的增大，斗前水位升高。水在斗體水舌中的中空部分逐漸縮小，直至閉合，斗體內出現負壓，水開始波動，速度加快，水流動一段時間后，氣泡就會冒出來，水流入豎管后，流層變厚，逐漸脫離管壁，流速增加，水流波動。隨后通過出納管進入檢查井。

三級拉拔流

水流持續上升，斗前水位持續上升。水流量波動加劇，水面出現漩渦，并伴有抽氣聲，斗體負壓增大；懸吊管內夾帶大量氣泡，管內負壓繼續增大，流動速度加快，水流波動加大；水流入立管后，出現水氣段相間下落，上部為正壓，外層為過渡點大氣壓，即所謂壓力零點；水流通過立管時受阻，流速下降，發生水躍后流入檢查井。

四級乳化流動

隨著流量的再次增加，斗前水位迅速升高。管內水流速度增加，負壓增大，含水率極小，水流呈乳白色泡狀流，立管與出戶管水流情況相似。

五級滿管流動

由于流量持續增加，斗前水位迅速上升。懸吊管道內達到滿流，水流較為平穩，并呈透明的一相流，管端負壓值達到高峰；此時立管和出管處也是水一相流，其上端下端壓力都達到高峰。出戶管為正壓力，沿管流逐漸減小，到達檢查井中位氣壓。

六級重力流

雨量減少，雨水斗前水位降至某一特定值(根據不同的雨水斗產品設計不同)，空氣逐漸開始進入雨水斗，排水管中的虹吸作用被破壞，排水系統由虹吸作用變?yōu)橹亓ψ饔?。懸吊管內的壓力和水流狀態在整個降雨過程中，隨降雨量的增減會發生反復變化。
