電氣保護隔離元件及圖形符號
刀開關、倒順開關
功能：用于不頻繁分斷電源主回路，形成明顯的斷點。沒有帶滅弧裝置，不能帶大電流操作，無保護功能；倒順開關有換向的作用。

熔斷器
功能：熔斷器是一種最簡單的保護電器，在電路中主要起短路保護作用。 熔斷器就功能上可分為普通熔斷器（gG）和半導體熔斷器（aR），半導體熔斷器主要是用于半導體電子器件的保護，一般動作時間較普通熔斷器和斷路器快，因此也經常稱為快熔；普通熔斷器一般只用于線路短路保護。 做線路保護用的熔斷器一般只用在一些檢測、控制回路中，大部分都被斷路器而取代。

過電壓保護器（浪涌保護器）
功能：用于線路的過電壓保護，主要用于保護由于雷電等引起的感應電壓的沖擊，保護線路上的電子元器件。 可分為幾個級別，電源進線回路保護的，也有控制回路保護的，應與避雷針等防雷器件配合使用。

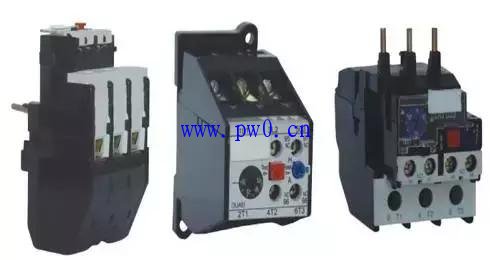

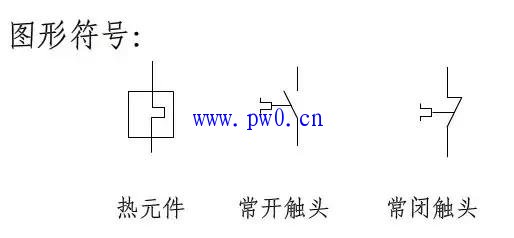

熱繼電器
功能：用于控制對象（電機）的過載保護，常見于對多電機的保護。 當一臺變頻器驅動多臺電機時，需要加熱繼電器做過載保護，防止其中某臺電機因過載而燒壞。一般用于鼠籠或者變頻電機，繞線式電機一般不采用熱繼電器來做過載保護，而用過流繼電器。（繞線式電機一般過載能力較鼠籠式強，直接啟動時啟動電流也交鼠籠式小。

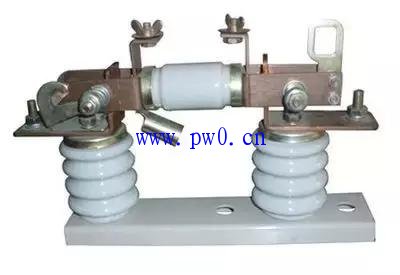

刀熔開關
功能：主要用于動力回路的短路保護，也可用于正常情況下非頻繁的切斷電路。 可替代斷路器的部分功能，比斷路器更經濟。一般用于驅動器前端或總進線電源處做短路保護。 由熔斷器和隔離開關延伸而來，也有叫做熔斷器式隔離開關。

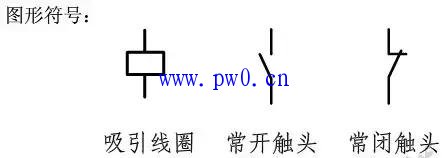

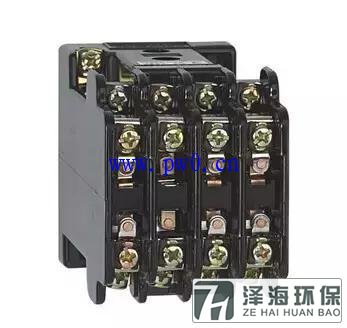

中間繼電器
功能：代替小型接觸器（負載容量較?。?、增加節點數量（當一個節點控制多個接觸器或者元件時）、增加節點容量、轉換節點類型、用作開關、轉換電壓、消除電路中的干擾。
