計算的依據
1.導線的截面積
導線的截面積取決于電動機的額定電流，額定電流可以從銘牌上得到。
該電動機的銘牌如圖1所示，其額定電流為15.4A。根據額定電流的大小，就可以在電工手冊上查出導線的截面積。但當時新華書店里除毛澤東著作和部分學校的教材外，幾乎沒有其他的書；圖書館里也只開放閱讀報紙的閱覽室。找不到可參考的書籍，只能憑經驗估算。

圖1 異步電動機的銘牌
一般來說，電動機里所用的導線，每平方毫米允許通過的電流大約是4A左右，當額定電流為15.4A時，導線的截面積大約為4mm2（平方毫米）左右。
s0=4mm2（平方毫米）
式中，s0—導線的截面積，mm2（平方毫米）。
2.定子槽的面積

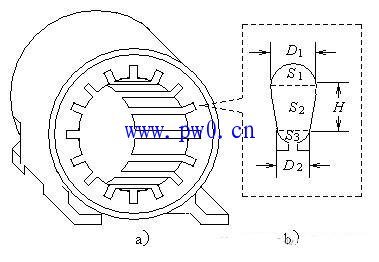

圖2a所示為定子槽的大致情形，圖2b所示為定子槽的截面。盡量準確地量出如圖所示的三個尺寸，就可以粗略地算出其截面積：
圖2 電動機的定子槽
a）定子槽的外形 b）定子槽的尺寸
S1和S3可按半圓面積計算：
S1=πD1 2（平方）/8
S3=πD2 2（平方）/8
S2按梯形面積計算：
S2=（D1+D2）H/2
此外，電動機把定子繞組嵌入定子槽后，需用槽楔把它固定，槽內還要放置絕緣紙，包括繞組和槽之間的絕緣和上、下兩層繞組之間的絕緣。所以，在計算有效面積時，應扣除輔助面積（包括槽楔加絕緣紙的面積）：
S=S1+S2+S3−S4
上式中，S1：槽底半圓的面積，mm2（平方毫米）；
D1：槽底半圓的直徑，mm；
S2：槽口半圓的面積，mm2（平方毫米）；
D2：槽口半圓的直徑，mm；
H：槽底與槽口間的距離，mm；
S3：槽底與槽口之間的面積，mm2（平方毫米）；
S4：輔助面積，mm2（平方毫米）；
S：每槽的有效面積，mm2（平方毫米）。
計算繞組匝數
1.粗略算法
粗略地算，繞組匝數為
W=0.5γS/δ
式中，不銹鋼水箱，W：定子繞組每槽的匝數；
γ：槽滿率，其定義見后述；
δ：導線的截面積，mm2（平方毫米）。
因?yàn)樵谝话闱闆r下，都采用雙層疊繞組，即每個槽內要放兩個繞組邊。所以，每個繞組的匝數需乘以0.5。
2.匝數的修正
在計算定子槽內的繞組匝數時，還應計入槽滿率。
槽滿率的定義是：
γ=ΣS0/S
式中，不銹鋼水箱，Σs0：導線的總面積（包括上、下兩層繞組），mm2（平方毫米）。
計入槽滿率的作用是：
定子繞組嵌入定子槽時，導線和導線之間如擠得太緊，在嵌線過程中，容易使導線的絕緣受到損傷，同時，也使導線在通入電流后產生的熱量過于集中，容易導致繞組的匝間短路。計入槽滿率的目的，是使繞組的線匝之間不要擠得太緊。
按以上方法修復電動機后，運行情況取得了滿意的結果。
無銘牌電動機的修復
某工廠，有一臺廢舊電動機，拿到電機修理部，請求修理。
我曾經在技校講授過“電機修理”這門課，但時間長了，一些經驗公式已經記不真切，手頭沒有相關資料，只好在不出大問題的前提下試試看。
依稀記得，電動機的容量和機座號有關，機座號又和中心高（見圖3）“關系密切”。但具體算法，實在記不清楚了，于是想了個笨辦法：量好中心高和機殼長度，到工廠去和多臺電動機進行比對。以尺寸十分接近者的銘牌數據作為依據，再按照上面所述的方法進行計算和繞制。
修理完成后，用到某生產機械上試車，取得了令人滿意的結果。
圖3 電動機的中心高
