用AutoCAD繪制電氣圖大家都會，但繪制漂亮的電氣圖卻未必。
本文給大家介紹幾個方法。

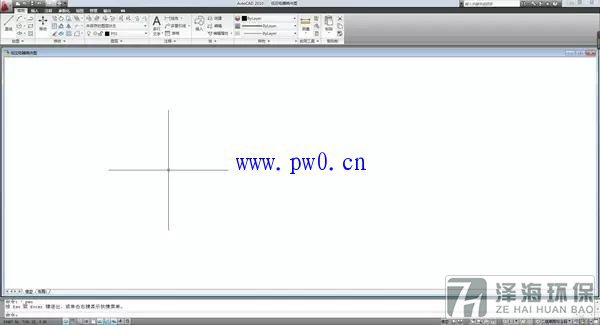

（1）關于ACAD的底色、線條、柵格和捕捉功能

底色采用白色。
線條采用多段線，線寬設為0.25。知道為什么？ISO在制圖標準中規定，所有的圖符都必須是2.5的倍數。這里的倍數可以是整數，也可以是小數，例如0.5、0.2、0.1等等。所以我繪圖時將多段線的線寬設為0.25。
柵格設置為1.25。因為所有的圖塊都必須是2.5的倍數，因此將柵格定義為2.5的一半。
捕捉功能關閉。
（2）關于圖塊
這是最關鍵的一招。

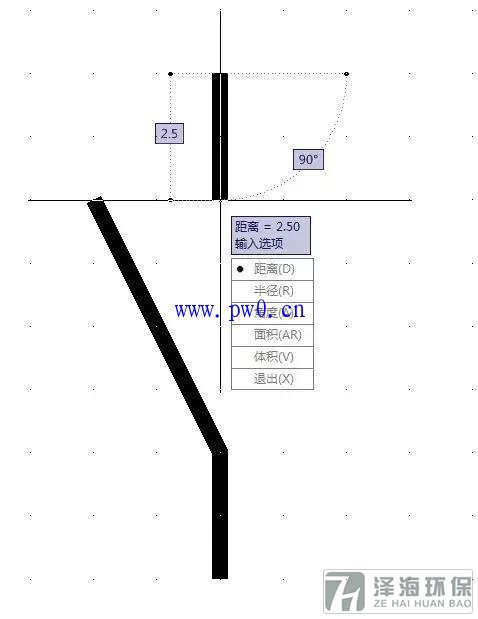

我們先來看看常開接點的圖塊，如下：

注意看，它上部的垂直線高度是2.5，中間斜線部分的高度是5，下部的垂直線的高度是2.5，圖塊的寬度也是2.5。線寬當然就是0.25。
圖塊只能靠自己去建立。圖繪制的越多，圖塊庫也就越多。
圖塊多了，名稱繁復。可以修改ACAD的菜單，增加專門用于按名稱調取和插入圖塊的自創菜單，這樣就方便多了。
給大家推薦一本書：《AutoCAD繪圖實用速查通典》，電子工業出版社出版。書號：ISBN 978-7-121-09862-8。書中對如何修改菜單提供了說明。不過，此書是手冊性質的，不適用于初學者。
（3）用圖塊繪圖

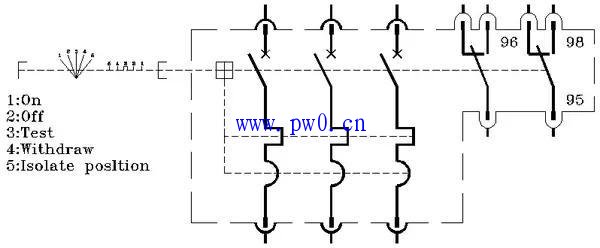

下圖是組合圖塊，是低壓的組合圖：

注意哦，在繪制組合圖時，務必時時刻刻注意到所有的間距都是2.5的倍數。這是關鍵！否則點和線就不能對齊，出現錯位。

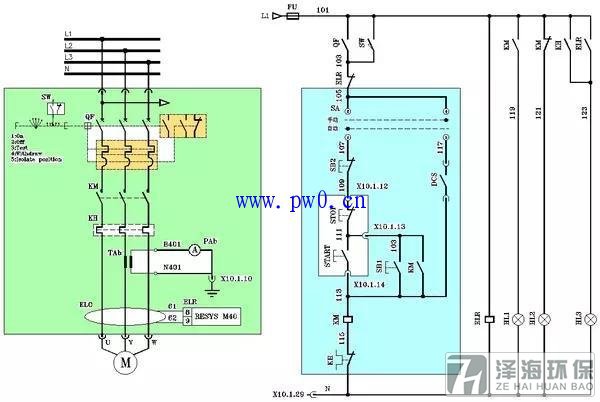

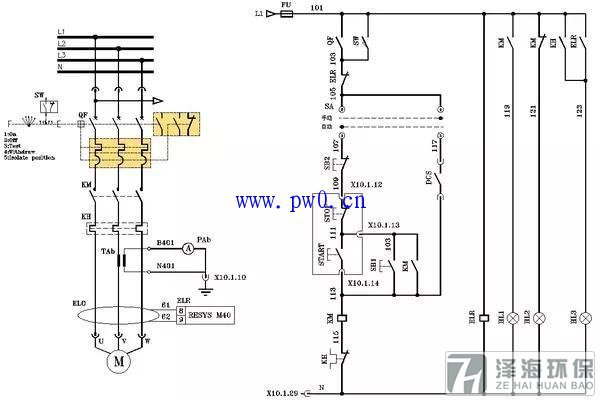

我用圖塊和組合圖塊構成一張直接起動的控制原理圖，如下：

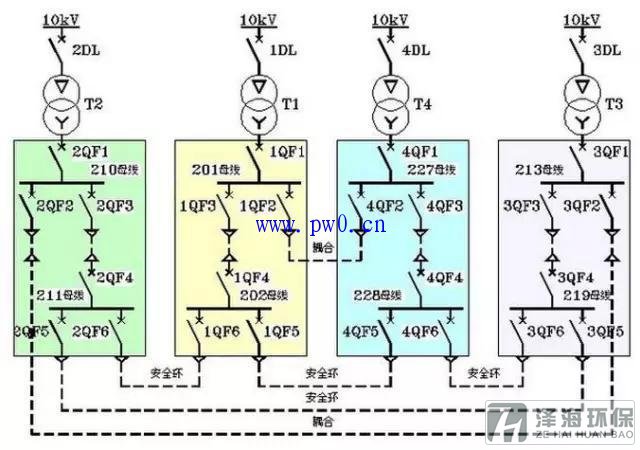

這張圖沒有什么特色，我們把它適當?shù)丶由峡?，然后突出一下，如下?

感覺不一樣了把？我們可以用它來做某種強調說明。
注意：顏色以淡淡的青色和綠色為主，顯得十分高雅。這是我從施耐德學來的。施耐德公司做的文檔，給人的視覺效果特別好，我發現他們就喜歡用淡色的顏色來填空說明。

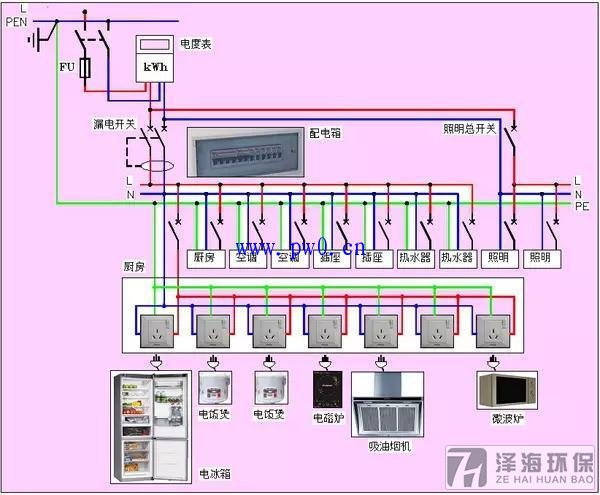

我們再看下圖：

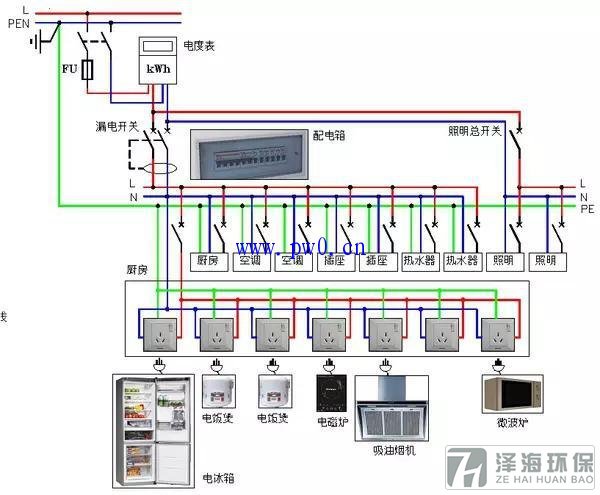

這是居家配電系統圖。我們也把它框起來，304水箱，看看效果：

有點溫馨的效果。不過，顏色似乎深了一點，淡些會更好。
總之，繪圖一定要美觀，這樣才能取得吸睛的效果。

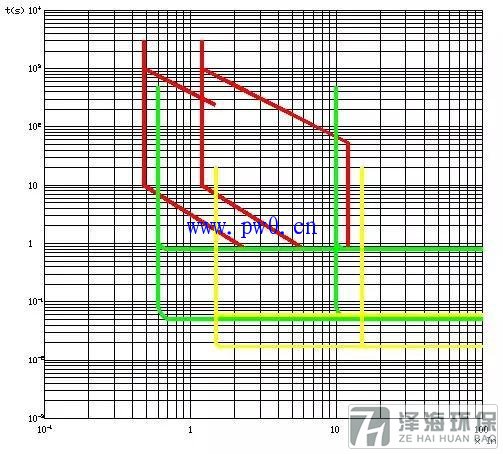

這是我圖庫中預先保存的斷路器時間電流特性曲線坐標圖的圖塊，一旦需要，立即調出，然后用屬性塊自動繪上保護參數曲線。下圖中已經繪上了斷路器LSI保護參數特性曲線：

如果讓屬性塊直接寫上文字，則斷路器脫扣器的時間電流特性曲線就能立馬得到。事實上，我繪制此圖用的時間是1分半鐘。
下圖是我用來說明RCD工作原理的。此圖近日內會在我的專欄中出現：

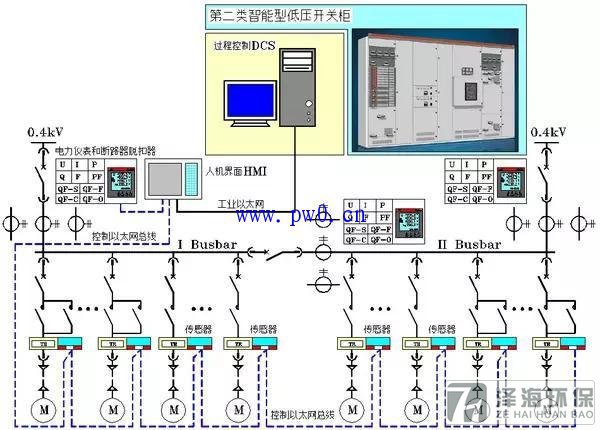

最后，給大家看看我的書稿中用于說明智能型開關柜的圖：

用ACAD繪圖，其實是一種技術。ACAD越熟悉，給自己提供的方便也越多。

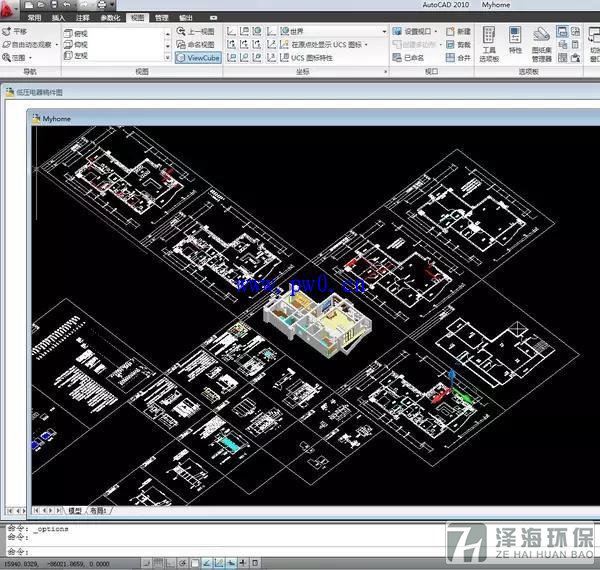

給大家看看我的設計圖：

這里有平面圖，有布置圖，有電氣、水、煤氣等管道圖，還有家具結構圖和三視圖，以及全部家裝材料表。也就是說，不銹鋼水箱，裝修公司只要按我的圖去施工就可以了。這樣一來，裝修公司還能騙到我嗎？

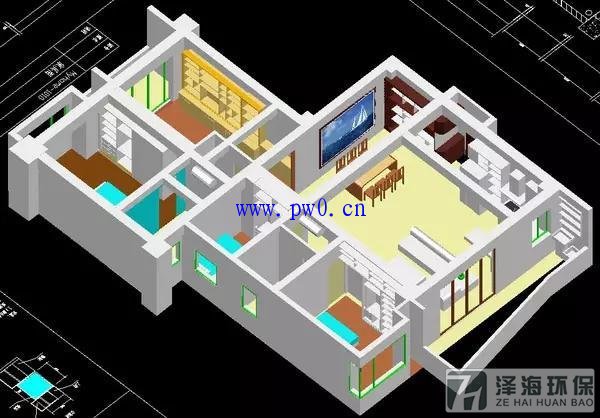

下圖是核心區三維圖，就是上圖中居于中心位置的圖：

此圖是真正的ACAD三維圖，可以從任意位置和角度去看它。

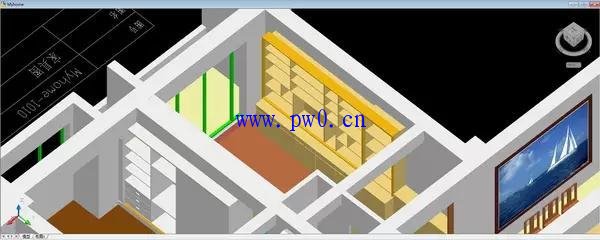

這是書房的書櫥和餐廳局部：

繪制圖紙，真的是一種個人技能。只有掌握了這門技能，在表達方面才能實現完全自如。
我非常期望電行業的朋友們也能學會這種制圖本領，使得自己的作品圖文并茂。
