外排水系統和內排水系統的介紹
0173給水排水2021-07-18 12:40:59
屋頂雨水管根據安裝位置的不同可以分為外排水系統、內排水系統。
▼外排是指屋面沒有設置雨水斗，建筑物內無雨水管道排出的雨水。根據屋頂有無天溝，可分為以下兩類：
檐口外排水裝置。通常用于居住建筑，屋面面積較小的公共建筑和單跨工業建筑，屋面的雨水匯集在屋頂?shù)拈軠现?，再沿檐溝流入雨落管，沿其向下排泄至地下管溝或排至地面?/p>
天溝外排水。通常用來排除大屋頂?shù)挠晁脱┧?。尤其是廠房屋頂?shù)亩嗫缍?，多采用天溝外排水。屋面上形成的排水溝接受屋面雨雪水，稱為天溝。雨雪水通過墻外的立管從天溝流到建筑物的兩端，再?gòu)奶鞙狭鞯降孛妗?/p>
▼內部排水系統。
雨水斗按豎管連接的數量分為：?jiǎn)味?、多斗雨水排水系統。
按是否與大氣相通分為：封閉系統、開放系統。
根據雨水管道中水流的設計流態，可以將其劃分為：半重力半虹吸排水系統；重力無壓流雨水系統；虹吸排水系統。
懸掛管上連接多個雨水斗的系統(一般不超過4個)。當條件允許時，應盡量采用單斗排水，以充分發揮管道系統的排泄能力，管道系統排泄能力一般大于多斗系統。多斗制的排水量約為單斗制的80%。
開放系統：
在室內設置重力排水檢查井，開放可接納生產廢水，省去生產廢水的排水管道，但在暴雨期間可能出現檢查井冒水。
封閉系統：
雨量通過雨水斗收集進入雨水立管，或通過懸掛管直接排入室外系統，室內無檢查井。封閉排水管為加壓排水管。通常是穩定可靠的，較好是封閉的排水系統。

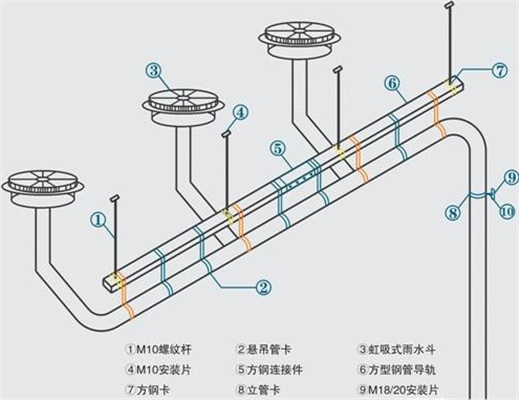

虹吸排水系統采用虹吸式雨水斗，管道為全壓流狀態，屋面雨水排出過程為虹吸排水過程。在設計水流為半有壓流時，系統設計流量、管路布置等都考慮了水流壓力的作用。
內排系統包括雨水斗，連接管，懸吊管，立管，出水管等部分。
●雨水管。
雨水管是整個雨水管系統的入口，主要作用是較大限度地排出雨水、積雪水；對進水有整流、導流作用，使水流平滑，減少系統中的摻氣；同時對粗雜質有阻截作用。我國目前常用的雨水斗類型有65型，79型，87型，平筒式雨水斗，虹吸式雨水斗等。
●連接管：
一種連接雨水斗和懸吊管的短管。
●懸掛管：
雨水豎管與懸吊管連接，見雨水內排水系統圖，對于一些重要廠房，不允許室內檢查井冒水，不能設置埋地橫管時，必須設置懸吊管。
●豎管：
接收雨水斗或懸吊管道的雨水，連接排水管。
●排放管：
立管水輸送至地下管道，雨水排出管在設計時應留出一定的空間。
●埋地橫管：
封閉系統一般采用懸吊管道架空排入室外，不設埋地橫管；開放系統內部設有檢查井，檢查井之間的管為埋地敷設。
●檢查井：
雨后常將一些屋頂雜物沖入管道內，為便于清理，在室內雨管之間設置檢查井。在設計中要注意檢查井深度不小于0.7m，以防檢查井冒水。檢驗井的內部接管應采用管頂平接，且平面上的流轉角不得小于135o。對井筒接管方式進行檢查。
●排氣孔。
為有效分離排雨時吸入的大量空氣，避免內排水系統埋地管系統上的檢查井冒水，應在埋地管口幾個檢查井與排風管之間設置排風井，排出的雨水流入排風井后與溢流墻相碰撞消能，流速大幅下降，使氣水分離，水通過整流格柵后順利排出。
